رنگ بندی کابل شبکه از نظر رنگ زوج‌سیم‌های به هم تابیده و هم از نظر روکش کابل‌های اترنت بررسی می‌شود. در قسمت اول، رنگ بندی «زوج‌سیم‌های به هم تابیده» (Twisted Pair) درون کابل‌های اترنت را توضیح می‌دهیم. کابل‌های اترنت برای شبکه‌های LAN به کار برده می‌شوند. در قسمت بعدی به رنگ بندی روکش اصلی خود کابل‌ها توجه می‌کنیم. روش چیدن زوج‌سیم‌های درون کابل‌های اترنت از دو استاندارد «T568A» و «T568B» پیروی می‌کند. با توجه به این استاندارد‌ها و قوانین مربوط به روکش کابل‌های اترنت می‌توانیم شبکه پایداری و کارآمدی را طراحی کنیم.

در این مطلب از مجله فرادرس به طور کامل رنگ بندی کابل شبکه و استاندارد‌های کابل LAN را معرفی می‌کنیم. معنی عبارت‌های T568A و T568B را به طور کامل و شفاف توضیح می‌دهیم. سپس رنگ بندی زوج‌سیم‌های کابل اترنت در زمان سوکت زدن را بررسی می‌کنیم. بعد از آن‌ نیز، رنگ بندی‌ کابل‌های LAN، روش چیدمان سیم‌های درون کابل Cat6، رنگ بندی کابل‌های دوربین مدار بسته و کابل PoE را به شکل کامل بیان می‌کنیم.

رنگ بندی کابل شبکه با استانداردهای کابل LAN چیست؟

برای رعایت رنگ بندی صحیح سیم‌های درون کابل LAN باید از استاندارد‌های «T568A RJ45» یا «T568B RJ45» پیروی کنیم. هر دوی این استاندارد‌ها در اصطلاح با عنوان کد رنگ «RJ45» شناخته می‌شوند. کد رنگ RJ45 ترتیب درست سیم‌‌های درون کانکتور‌های RJ45 را نشان می‌دهد. به طور معمول در کابل‌های اترنت از کانکتور‌های RJ45 استفاده می‌شود. این کانکتور‌ها به شکل «۸ موقعیت و ۸ نقطه تماس» (8P8C) طراحی شده‌اند. برای اطمینان از انتقال درست سیگنال در شبکه حتما باید سیم‌ها را با ترتیب صحیح نصب کنیم.

رعایت صحیح کدهای رنگی در زمان ساخت سوکت RJ45 بسیار مهم است. با توجه به این کدها می‌توانیم سیم‌ها را به شکل درست در کنار یکدیگر بچینیم. انجام این کار از بروز تداخل الکتریکی در سیم‌ها جلوگیری کرده و کیفیت ارتباط را حفظ می‌کند. به طور خاص در زمان راه‌اندازی اتصالات مربوط به «تامین برق از طریق اترنت» (Power over Ethernet | PoE) رعایت صحیح این قانون مهم است. در روش PoE، اطلاعات و برق مورد نیاز دستگاه‌ها را با کمک کابل یکسانی ارسال می‌کنیم. بعضی از پین‌ها – پایه‌های فلزی – مسئول ارسال برق و بعضی دیگر مسئول جابه‌جایی داده هستند.

در بخش‌های بعدی به شکل تخصصی‌تری روش PoE را بررسی کرده‌ایم.

با کمک کد رنگی کابل‌های RJ45 به راحتی می‌توانیم انواع کابل‌ها را شناسایی کنیم. در نتیجه امکان بروز اشتباه در زمان نصب کابل‌ها کمتر می‌شود. توجه به این کدها کیفیت جابه‌جایی داده‌ها را بیشتر می‌کند. برای مثال، وقتی از رنگ‌های درست استفاده کنیم، سیم‌ها با هم قاطی نمی‌شوند. درنتیجه سیگنال‌ها قویتر شده و احتمال از دست رفتن داده کمتر می‌شود.

استانداردهای T568A و T568B

برای رنگ بندی کابل شبکه دو استاندارد رنگی اصلی وجود دارد.

از هردوی این استاندارد‌ها برای چیدن زوج‌سیم‌های رنگی در کابل‌های اترنت – مانند Cat6 – استفاده می‌شود. در این استاندارد‌ها هر کدام از رنگ‌ها نمایش‌دهنده عملکرد خاصی در سیم است. از این سیم‌ها برای جابه‌جایی داده در شبکه استفاده می‌شود. همیشه سیم‌های راه‌راه باید به پین‌های با شماره فرد و سیم‌های یک‌دست رنگی به پین‌های زوج وصل شوند.

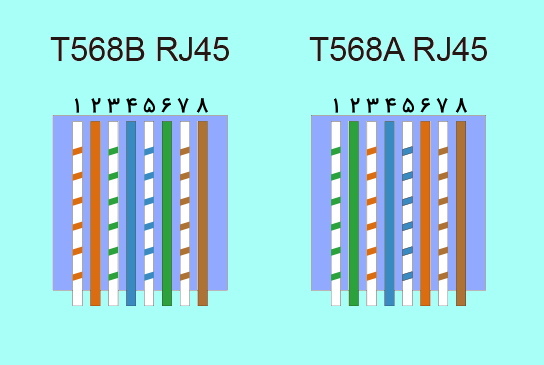

تفاوت اصلی بین استانداردهای T568A و T568B در جابه‌جایی بین زوج‌سیم‌های سبز و نارنجی است.

• در استاندارد T568A، زوج‌سیم‌ سبز داده‌ها را ارسال کرده و زوج‌سیم‌ نارنجی آن‌ها را دریافت می‌کند.
• در استاندارد T568B، زوج‌سیم‌ نارنجی داده‌ها را ارسال کرده و زوج‌سیم‌ سبز آن‌ها را دریافت می‌کند.

با این حال این استاندارد‌ها نکات مشترک زیادی دارند. برای نمونه، در هردو استاندارد T568A و T568B، عملکرد سیم‌های زیر، یکسان است.

• سفید-آبی در پین ۴
• آبی در پین ۵
• سفید-قهوه‌ای در پین ۷
• قهوه‌ای در پین ۸

به طور کلی این زوج‌سیم‌ها کار خاصی درباره انتقال اطلاعات در کابل‌های اترنت انجام نمی‌دهند. اما در زمان راه‌اندازی شبکه «تامین برق از طریق اترنت» یا PoE نقش بسیار مهمی دارند. از PoE بیشتر برای فراهم کردن برق مورد نیاز دستگاه‌هایی مانند دوربین‌های مداربسته یا تلفن‌های VoIP استفاده می‌شود. اگر از VoIP استفاده نکنیم، این سیم‌ها بی‌استفاده می‌مانند. با این حال، در شبکه‌های تجاری هنوز هم کاربرد زیادی دارند.

چطور در فرادرس اصول شبکه را بیاموزیم؟

وب سایت آموزشی فرادرس، مجموعه آموزشی تخصصی برای آموزش شبکه، تهیه کرده است. با مشاهده فیلم‌های این وب‌سایت، می‌توانید در حوزه‌های متنوع شبکه مهارت کسب کنید. شبکه‌های رایانه‌ای به عنوان یکی از مهم‌ترین قسمت‌های تکنولوژی، تقریباً تمام ابعاد زندگی و تجارت انسان را تحت تأثیر قرار داده‌اند. با توجه به نقش پررنگ شبکه‌های کامپیوتری، بازار کار بزرگ و رو‌به‌رشدی هم در این حوزه وجود دارد. بنابراین افراد زیادی می‌خواهند جنبه‌های مختلف شبکه مانند اصول پیاده‌سازی و نگهداری آن را یاد بگیرند.

در فیلم‌های تخصصی مجموعه آموزش شبکه‌های کامپیوتری فرادرس، مطالبی مانند مدیریت، معماری، زیرساخت و عیب‌یابی شبکه از سطوح مقدماتی تا پیشرفته آموزش داده می‌شوند. تمام این فیلم‌ها با کمک اساتید حرفه‌ای و در بالاترین کیفیت‌، تولید شده‌اند. در ضمن، فرادرس همیشه تلاش می‌‌کند تا جدید‌ترین موضوعات دنیای تکنولوژی در این فیلم‌ها تدریس شوند. با تماشای کامل این فیلم‌های آموزشی می‌توانید مهارت‌های لازم برای ورود حرفه‌ای به حوزه شبکه را کسب بکنید. در پایین، چند مورد از فیلم‌های آموزشی فرادرس، مربوط به شبکه‌های کامپیوتری را معرفی کرده‌ایم.

برای مشاهده فیلم‌های بیشتر می‌توانید بر روی تصویر بالا کلیک کرده و به صفحه اصلی این مجموعه آموزش هدایت شوید. در بخش بعد، نکات مهم رنگ بندی سیم‌های درون کابل شبکه را بیان می‌کنیم. توجه به این نکات در زمان سوکت زدن الزامی است.

رنگ بندی کابل شبکه برای سوکت زدن

در زمان سوکت زدن کابل‌های شبکه باید به رنگ بندی آن‌ها با دقت توجه کنیم. این رنگ بندی بر اساس استاندارد‌های T568A یا T568B تنظیم می‌شوند.

رعایت این استانداردها باعث می‌‌شود که تمام کابل‌های شبکه یک‌دست شده و احتمال رویدادن خطاهای مربوط به اتصال – به دلیل ساختار فیزیکی شبکه – به حداقل ممکن برسد. بخصوص زمانی که در دو سر انتهای کابل‌ها از استاندارد‌های مختلفی استفاده شود.

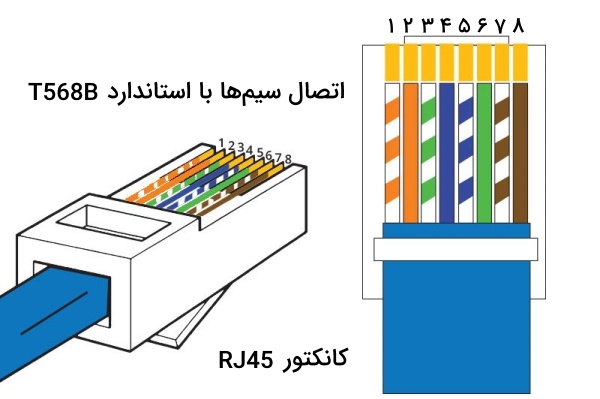

در جدول پایین، اطلاعات مربوط به کد رنگی T568A برای تمام پین‌های سوکت نوشته شده است.

نکته: در کابل شبکه از دو سیم برای «ارسال» (Transmit) داده و دو سیم دیگر برای «دریافت» (Receive) داده استفاده می‌شود. هر کدام از این زوج‌سیم‌ها شامل سیمی به نام سیم مثبت و سیمی به نام سیم منفی هستند. این کار باعث می‌شود که داده‌ها به صورت پایدارتر و بدون نویز منتقل شوند.

• Transmit + (Tx +): سیم مثبت برای ارسال داده
• Transmit – (Tx -): سیم منفی برای ارسال داده
• Receive + (Rx +): سیم مثبت برای دریافت داده
• Receive – (Rx -): سیم منفی برای دریافت داده

در جدول پایین، اطلاعات مربوط به کد رنگی T568B برای تمام پین‌های سوکت نوشته شده است.

با توجه به روش متصل کردن دستگاه‌های مختلف با کمک این کابل‌ها می‌توان دو نوع اتصال تعریف کرد.

• اتصال «مستقیم یا بی‌وقفه» (Straight Through)
• اتصال «ضربدری» (Crossover)

این روش‌های اتصال، نوع حرکت داده‌ بین دستگاه‌های مختلف را مشخص می‌کنند. با استفاده از آن‌ها، همه دستگاه‌های شبکه به درستی با هم ارتباط برقرار می‌کنند. در ادامه هر دو روش را به شکل کامل توضیح داده‌ایم.

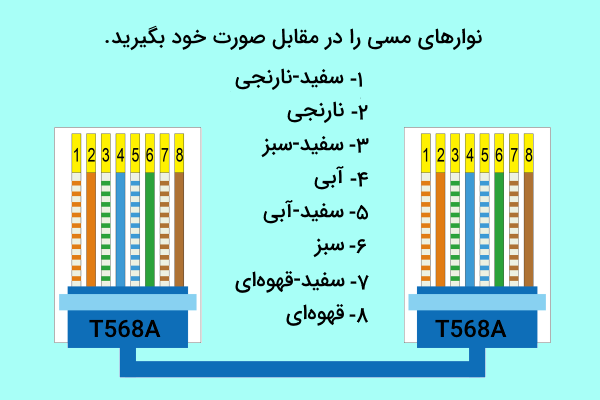

اتصال مستقیم

از این روش پیکربندی برای متصل کردن دستگاه‌های متفاوت با هم استفاده می‌شود. برای مثال می‌توان به اتصال بین کامپیوتر و روتر یا سوئیچ و کامپیوتر اشاره کرد. در اتصال مستقیم، هر دو انتهای کابل از کد رنگ یکسانی استفاده می‌کنند. هر دو سمت سیم یا T568A هستند یا T568B.

یعنی آن که در هر دو انتهای کابل پین‌ها با همدیگر یکسان هستند. در شبکه‌های کامپیوتری دستگاه‌های متنوعی با عملکرد‌های متفاوت وجود دارند. با روش اتصال مستقیم، جابه‌جایی داده‌ها بین آن دستگاه‌ها ساده‌تر می‌شود. برای مثال می‌توان به ارسال داده توسط روتر و دریافت آن توسط کامیپوتر اشاره کرد.

روش اتصال ضربدری

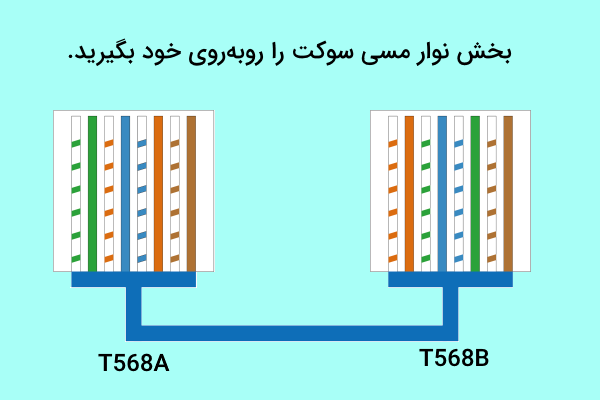

از این تکنیک برای متصل کردن دستگاه‌های همنوع در شبکه استفاده می‌شود. برای مثال اگر بخواهیم دو کامپیوتر یا دو سوئیچ را به صورت مستقیم و بدون روتر به همدیگر متصل کنیم، باید از روش اتصال «ضربدری» (Crossover) کمک بگیریم. در کابل‌های کراس‌اوور، یک سر کابل از استاندارد T568A استفاده کرده و سر دیگر آن از استاندارد T568B استفاده می‌کند. با رعایت این روش، سیم‌های مربوط به ارسال و دریافت داده با همدیگر جابه‌جا می‌شوند. در نتیجه پین‌های ارسال داده در دستگاه اول به پین‌های مربوط به دریافت داده در دستگاه دیگر متصل می‌شوند و برعکس. این تکنیک به دو دستگاه مختلف کمک می‌کند که بدون مشکل و به راحتی با همدیگر صحبت کنند.

انتخاب بین T568A یا T568B

مهم‌ترین معیار‌ها در زمان انتخاب بین T568A و T568B، توجه به سیستم‌های موجود و قوانین منطقه‌ای است. به طور کلی هر وقت بخواهیم شبکه با سیستم‌های قدیمی سازگار شود باید از استاندارد T568A استفاده کنیم. به عنوان نمونه می‌‌توان به شبکه‌های تلفن یا سازمان‌های قدیمی دولتی اشاره کرد.

در اروپا و منطقه اقیانوس آرام بیشتر با استاندارد T568A کار می‌کنند. به طور کل

• اگر بخواهیم با سیستم‌های قدیمی کار کنیم.
• یا قوانین منطقه‌ای اعلام کرده باشند.

باید از استاندار T568A استفاده کنیم. زیرا T568A به خوبی با تکنولوژی‌های ارتباطی قدیمی کار می‌کند. از طرف دیگر استاندارد T568B بیشتر در خانه‌ها و دفاتر کاری مدرن به کار برده می‌شود. این استاندار به خوبی با تجهیزات مدرن هماهنگ بوده و کار می‌کند. در بیشتر تاسیسات مخابراتی، به خصوص در آمریکا از T568B به عنوان استاندارد پیش‌فرض، استفاده می‌شود.

تقریبا در تمام شبکه‌ها پایداری ارتباطات اهمیت زیادی دارد. بعضی از وقت‌ها شبکه‌ا‌ی در حال استفاده است. لازم می‌شود که بخش جدیدی به آن شبکه اضافه کنیم. در این صورت باید از همان استانداردی استفاده کنیم که شبکه اصلی استفاده می‌کند. در غیر این صورت، توصیه شده است که در شبکه‌های جدید از استاندارد T568B استفاده کنیم. زیرا هم کاربرد بسیار گسترده‌ای دارد و هم با تمام تجهیزات مدرن و جدید به خوبی کار می‌کند.

بدون توجه به اینکه از استاندارد T568A استفاده می‌کنید یا T568B، فقط توجه داشته باشید که:

• در زمان کار با کابل‌های «مستقیم یا بی‌وقفه» (Straight Through) در هر دو انتهای آن باید از استاندارد یکسانی استفاده کنید.
• برای اطمینان از جابه‌جایی صحیح داده‌ها در زمان کار با کابل‌های «ضربدری» (Crossover) در یک انتهای کابل از استاندارد T568A و در سمت دیگر آن از استاندارد T568B استفاده کنید.

اهمیت رنگ بندی کابل شبکه LAN

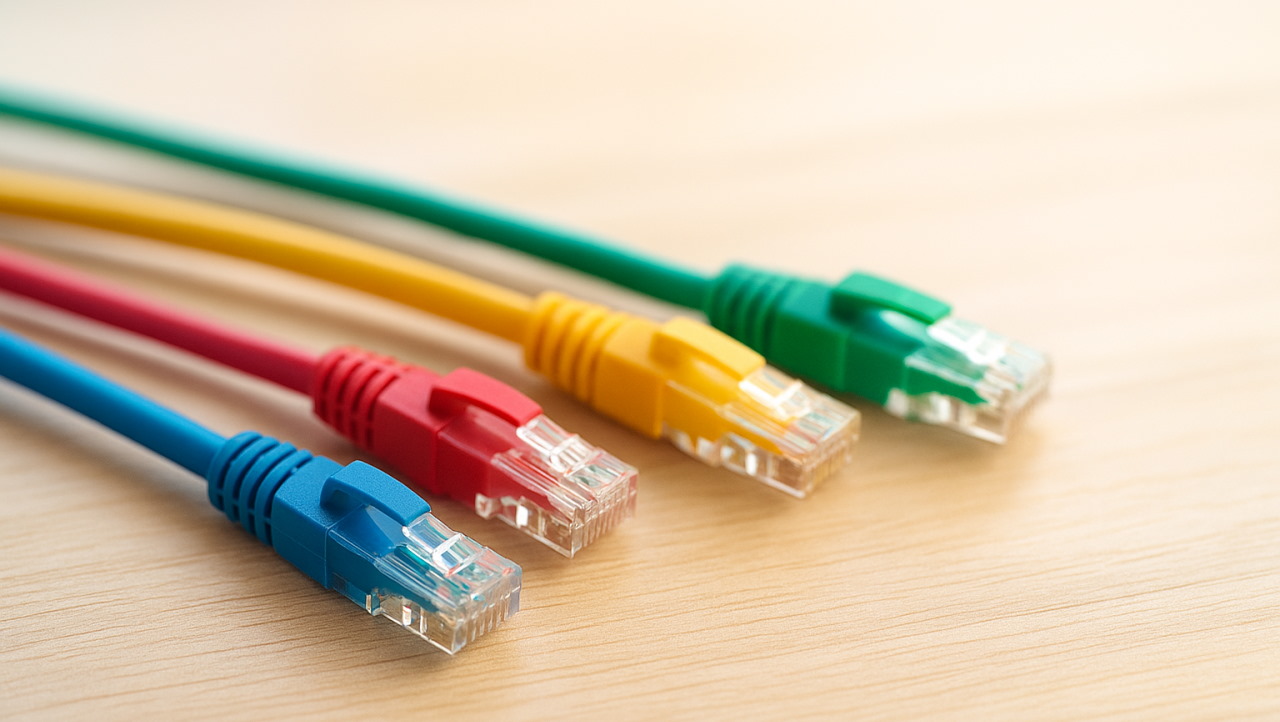

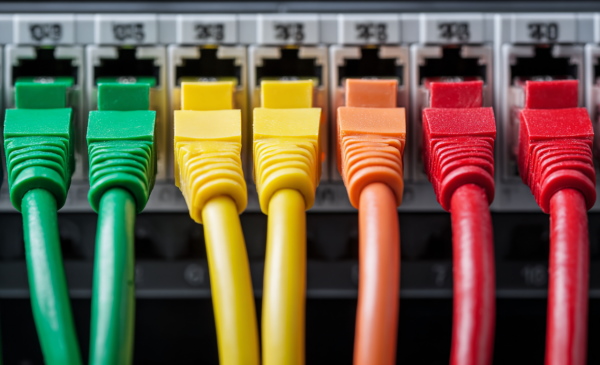

خود کابل‌های شبکه LAN دارای رنگ‌های مختلفی هستند. هر کدام از این رنگ‌ها به منظور خاصی به کار برده می‌‌شوند. در فهرست پایین رایج‌ترین رنگ‌های کابل شبکه را همراه با توضیح محل استفاده و کاربردشان بیان کرده‌ایم.

1. کابل آبی: بیشتر در ارتباطات شبکه استاندارد استفاده می‌شود. مهمترین کاربرد کابل آبی در انتقال داده، ارتباطات شبکه LAN و انجام وظایف عمومی در شبکه است. کابل‌های آبی معمولا به سخت‌افزارهایی مانند سوییچ‌ها و روتر‌ها در دیتاسنتر متصل می‌شوند.
2. کابل خاکستری: از این کابل برای برقراری ارتباطات استاندارد شبکه در کاربردهای خانگی و تجاری استفاده می‌شود. در کارگاه‌ها، برای اتصال دستگاه‌های جانبی و سایر کاربردهای عمومی از کابل خاکستری استفاده می‌شود. در بیشتر شبکه‌های اداری، کابل خاکستری برای متصل کردن کامپیوتر‌های رومیزی پرسنل به پورت‌های از پیش‌آماده شده شبکه به کار برده می‌شود.
3. کابل زرد: از کابل‌های زرد برای انتقال برق از طریق اترنت «PoE» استفاده می‌شود. دستگاه‌هایی که به صورت همزمان به داده و برق نیاز دارند، مانند دوربین‌های IP و تلفن‌های VoIP با این کابل متصل می‌شوند. استاندارد «IEEE 802.3af» توصیه می‌کند که برای استفاده از تکنولوژی PoE، از کابل‌های زرد استفاده کنیم. در این صورت به راحتی می‌توان اتصالات حیاتی را تشخیص داد.
4. کابل سبز: این کابل‌ها به عنوان کابل‌های کراس‌اور به کار برده می‌شوند. برای متصل کردن دو کامپیوتر یا دستگاه مختلف به صورت مستقیم و بدون نیاز به سوئیچ شبکه از کابل سبز استفاده می‌کنیم. امروزه بیشتر سوئیچ‌های شبکه به صورت خودکار می‌توانند اتصالات مختلف را تشخیص بدهند. بنابراین کابل‌های سبز کاربرد کمتری دارند. هرچند هنوز هم در بعضی از موارد برای پشتیبانی از سیستم‌های قدیمی باید از کابل‌های سبز استفاده کنیم.
5. کابل قرمز: از کابل‌های قرمز برای دستگاه‌های حساس و مهمی مانند تلفن‌های VoIP یا سیستم‌های اعلام خطر استفاده می‌شود. این خطوط ارتباطی، حتی در صورت وجود مشکلات برقی یا سایر خرابی‌ها در شبکه باید کار کنند. برای نشان دادن آن‌ها از کابل‌های قرمز استفاده می‌کنیم. در بیشتر اتاق‌های سرور برای متصل کردن سرور‌ها به دستگاه‌های پشتیبان‌‌گیری از کابل‌های قرمز استفاده می‌شود. این سیستم‌ها حتی وقتی سایر دستگاه‌ها از کار می‌افتند هم باید کار کنند.
6. کابل سیاه: به طور کلی از کابل سیاه برای اتصال تجهیزات داخلی استفاده می‌شود. برای مثال می‌توان به اتصالات داخلی بین سرور‌های شبکه، «ایستگاه‌های کاری» (Workstations) و سایر دستگاه‌ها اشاره کرد. مهم‌ترین دلیل انتخاب کابل‌های مشکی، ظاهر خنثی آن‌هاست. از این کابل‌ها در مکان‌هایی استفاده می‌شود که ظاهر شبکه از نظر زیبایی‌شناسی اهمیت دارد.
7. کابل سفید: از کابل‌های سفید هم برای کاربردهای خاص مانند دوربین‌های امنیتی استفاده می‌شود. بیشتر در محیط‌های تمیز و به طور کل هر فضایی که ظاهر کابل‌ها از اهمیت زیادی برخوردارد است، این کابل‌ها به کار برده می‌شوند. در فضاهای مربوط به مراقبت‌های بهداشتی مانند بیمارستان‌ها نیز از کابل‌های سفید استفاده می‌‌شود. زیرا این کابل‌ها نشان‌دهنده تمیزی بوده و به راحتی قابل تشخیص‌اند.
8. کابل نارنجی: برای ارتباطات غیراترنت و آنالوگ به کار برده می‌شود. از کابل‌های نارنجی بیشتر در تجهزیات قدیمی یا خاصی استفاده می‌شود که به شبکه اترنت متصل نمی‌شوند. یکی دیگر از کاربرد‌های کابل‌های نارنجی در دیتا سنتر‌هایی است که در آن‌ها تکنولوژی‌های قدیمی باید به سیستم‌های مبتنی بر اترنت متصل شوند.
9. کابل بنفش: از کابل‌های بنفش برای برقرار کردن ارتباطات دیجیتالی استفاده می‌شود که اترنت نیستند. در زمان ارتباط برقرار کردن با تجهیزات خاص یا سفارشی که با سیستم‌های عادی کار نمی‌کنند، باید از کابل‌های بنفش کمک بگیریم. استفاده از کابل‌های بنفش خیلی نادر است. در شرایط خاصی که می‌خواهیم ارتباطات سفارشی را به راحتی تشخیص دهیم، از کابل‌های بنفش، استفاده می‌کنیم.

با توجه و رعایت این کدهای رنگی می‌توان شبکه منظم‌تری طراحی کرد. این کار حتی عملکرد شبکه را هم بهتر می‌کند. البته باید اشاره کرد که در شبکه‌های LAN از روش انتقال بی‌سیم اطلاعات هم استفاده می‌شود. در کل روش‌های انتقال داده در شبکه تنوع زیادی دارند. رسانه انتقال صحیح را باید با توجه به کاربرد و فاصله و موارد دیگر انتخاب کرد. در صورت تمایل به آشنایی با این روش‌ها می‌توانید مطلب مربوط به آن را در مجله فرادرس مطالعه کنید.

انتخاب کابل LAN با رنگ صحیح

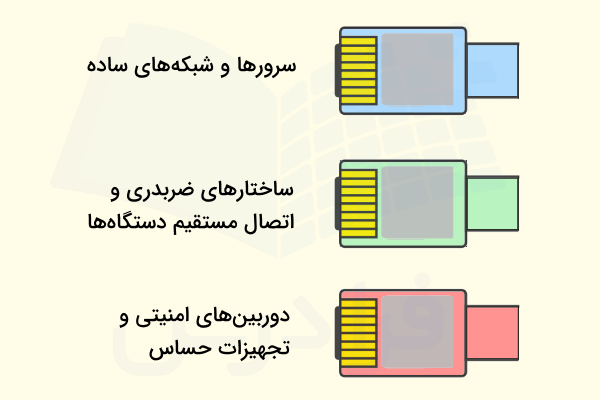

برای انتخاب رنگ‌بندی مناسب کابل شبکه LAN، باید هدف خود از راه‌اندازی شبکه را در نظر بگیریم.

• زرد، آبی و سبز برای راه‌اندازی شبکه‌های استاندارد: اغلب اوقات از این رنگ‌ها برای اتصالات معمولی و ساده در شبکه استفاده می‌شود.
• قرمز برای سرویس‌های بسیار مهم: حتما از کابل LAN قرمز برای تمایز قائل شدن اتصالات بسیار مهم و امنیتی مانند دوربین‌های IP استفاده کنید.

در ضمن، هنگام انتخاب کابل باید به ویژگی‌های مهم آن مانند استفاده از توری محافظ برای جلوگیری از نویز‌های محیط و استحکام سیم توجه کنید. استحکام سیم، قدرت کابل و طول عمر آن را زیادتر می‌کند.

فرقی نمی‌کند که در حال طراحی شبکه‌ای برای استفاده در آینده هستید یا همین اکنون به آن نیاز دارید، همیشه باید به همخوانی بین رنگ کابل و کاربرد آن توجه کنید.

رنگ بندی کابل شبکه Cat6

استفاده از کابل درست در شبکه، بسیار مهم است. یکی از پرکاربرد‌ترین و بهترین کابل‌های موجود برای شبکه‌های LAN کابل Cat6 است. این کابل عملکرد بسیار خوب و انعطاف‌‌پذیری بالایی دارد. بیشتر شبکه‌های موجود در دفاتر اداری و منازل از این کابل استفاده می‌کنند. بنابراین بهتر است که با رنگ بندی صحیح برای سوکت‌ زدن Cat6 آشنا باشیم.

البته کابل‌های شبکه انواع مختلفی دارند. یکی دیگر از کابل‌های پرکاربرد در شبکه‌های اداری و خانگی، کابل Cat5 است. این کابل هم مزایا و معایب خاص خود را دارد. در زمان راه‌اندازی یا توسعه شبکه‌های LAN باید توانایی تشخیص این کابل‌ها و انتخاب بین آن‌ها را داشته باشیم. به این منظور پیشنهار می‌کنیم که فیلم آموزش رایگان کابل شبکه چیست؟ بررسی و مقایسه کابل‌های CAT5e و CAT6 را از فرادرس مشاهده کنید. برای کمک به مخاطبان مجله، لینک این فیلم را در پایین نیز قرار می‌دهیم.

نمودار گرافیکی کابل Cat6

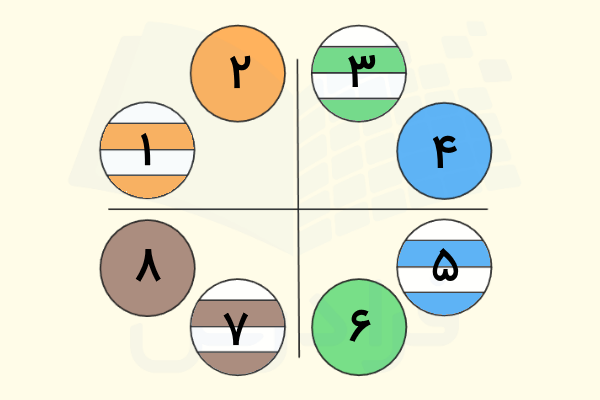

تصویر گرافیکی کابل Cat6 روش قرارگیری و اتصال سیم‌های مختلف درون آن را نشان می‌دهد. Cat6 استانداردی است که توسط سازمان «EIA/TIA» برای کابل‌های اترنت تعریف شده است.

از این کابل برای متصل کردن دستگاه‌هایی مانند کامپیوترها، سوئیچ‌ها و روتر‌ها استفاده می‌شود. با کمک تصویر برای نمایش روش قرارگیری سیم‌های درون کابل Cat6 می‌توانیم شکل درست سیم‌ها را برای سوکت زدن یاد بگیریم. با رعایت ساختار صحیح سیم‌ها شبکه به شکل بهتری کار کرده و کارآمدی آن بیشتر می‌‌شود.

اصول مهم در زمان سوکت زدن

در زمان استفاده از کابل Cat6 سه بخش بسیار مهم وجود دارند که باید به آن‌ها توجه کنیم.

• زوج‌سیم‌ها: کابل‌های Cat6 از ۴ جفت، زوج‌سیم رنگی تشکیل شده‌اند. یعنی در کل ۸ سیم در این کابل‌ها وجود دارند. هر سیم هم با کمک کد رنگی خاصی علامت‌گذاری شده است. این مسئله به درک بهتر سیم‌ها و پیروی از استاندارد‌های کد رنگی کابل کمک می‌کند.
• کانکتور‌های RJ45: کانکتور‌های RJ45، سوکت‌های استانداردی هستند که برای استفاده از کابل Cat6 به کار برده می‌شوند. دیاگرام کابل Cat6 روش قرارگیری سیم‌ها را در سوکت‌های RJ45 نشان می‌دهد.
• استاندارد‌های T568A و T568B:‌ این استانداردها دو مورد از اصلی‌ترین استاندارد‌‌های مربوط به سیم‌کشی کابل شبکه هستند. وظیفه آن‌ها نشان دادن تنظیم درست سیم‌های رنگی درون سوکت‌ها و کانکتور‌ها است.

رنگ بندی کابل دوربین مداربسته

برای نصب و راه‌اندازی دوربین‌های مداربسته باید با انواع کابل‌های شبکه و کاربرد هر کدام آشنا شویم. هر کابل برای انجام وظیفه خاصی ساخته شده است. برای مثال می‌توانیم به انتقال داده‌های ویدئویی و برق‌رسانی به دوربین‌های امنیتی اشاره کنیم.

در فهرست پایین، سه نوع کابل پرکاربرد در شبکه دوربین‌های مدار بسته را نام برده‌ایم.

• کابل‌های کواکسیال یا RG59
• کابل‌های اترنت Cat5 یا Cat6
• کابل‌های «Plug and Play»

در ادامه، تمام کابل‌های بالا را معرفی کرده‌ایم.

کابل‌های کواکسیال یا RG59

انتقال داده در کابل‌های کوکاسیال با کمک هسته مرکزی از جنس مس انجام می‌شود. بیشتر این کابل‌ها دارای شیلد محافظ توری شکلی هستند که از تاثیر نویز‌های خارجی جلوگیری می‌کنند.

• انتقال ویدئو: از کابل‌های RG59 برای دوربین‌های آنالوگ استفاده می‌شود. این کابل‌ها فیلم گرفته شده را به شکل شفاف ارسال می‌کنند. در ضمن می‌توانند تاثیر منفی تداخل امواج را کاهش دهند.
• منبع نیرو: بعضی از کابل‌های RG59 از نوع کابل‌های «سیامی» (Siamese) هستند. این نوع از کابل‌ها به شکل دو سیم بهم چسبیده‌اند. یکی برای انتقال داده و دیگری برای انتقال برق به دوربین به کار می‌رود.
• کانکتور: به طور معمول از کانکتور‌های BNC برای کار با کابل‌های کواکسیال استفاده می‌شود. با کمک این کانکتور‌ها می‌‌توانیم دوربین را به DVR متصل کنیم.

کابل‌های اترنت Cat5 یا Cat6

تمام این کابل‌ها از زوج‌سیم‌های به هم تابیده ساخته می‌شوند. هر سیم دارای رنگ مشخصی است. کابل‌های اترنت از استاندارد‌های T568A و T568B برای رنگ بندی استفاده می‌کنند. این استاندارد‌ها را در بخش‌های بالاتر توضیح داده‌ایم.

• انتقال ویدئو: کابل‌های اترنت داده‌های مربوط به فایل‌های ویدئویی را در شبکه‌ها جابه‌جا می‌کنند. بیشترین محل استفاده از این کابل‌ها برای جابه‌جایی اطلاعات ویدئویی در زمان راه‌اندازی شبکه دوربین‌های مداربسته و امنیتی است. این نوع از کابل‌ها هر دو سطح کیفیت استاندارد و بالای فایل‌های ویدئویی را پشتیبانی می‌کنند.
• منبع نیرو: این کابل‌ها با وجود تکنولوژی «انتقال برق از طریق اترنت» (PoE) می‌توانند دستگاه‌های خود را به منبع انرژی متصل کنند. در نتیجه دیگر نیازی به استفاده از سیم‌های جداگانه‌ای برای تهیه برق وجود ندارد.
• کانکتور: کابل‌های اترنت به صورت استاندارد از کانکتور‌های RJ45 استفاده می‌کنند. این کانکتور‌ امنیت داده‌ها را در زمان انتقال تضمین می‌کند.

کابل‌های Plug and Play

این نوع کابل‌ از جنس کابل اترنت است. با این تفاوت که به صورت از پیش آماده شده‌، ارائه می‌شود. یعنی کانکتور‌های مورد نیاز به دو سر آن‌‌ها متصل شده‌اند. بنابراین نصب کردنشان نیز راحت است. تنها مشکل‌ کابل‌های «Plug and Play» این است که با طول و اندازه‌های ثابت عرضه می‌شوند. بنابراین ممکن است برای اجرای هر پروژه‌ای مناسب نباشند.

رنگ‌بندی برای دوربین مداربسته

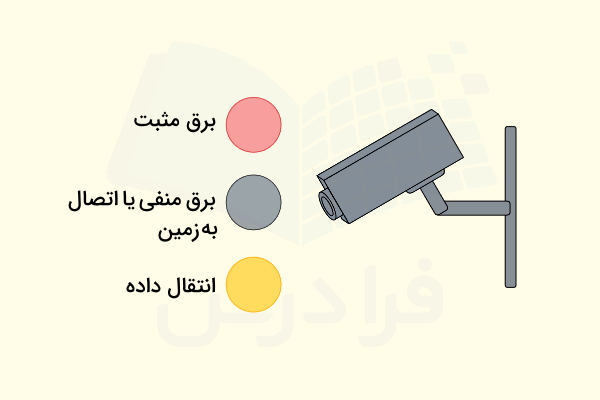

در زمان سیم‌کشی دوربین‌های مداربسته، باید با کد رنگی کابل‌های مختلف آشنا باشیم. در این صورت می‌توانیم شبکه صحیح و کارآمدی از دوربین‌ها را راه‌اندازی کنیم.

• رنگ قرمز: رنگ قرمز برای برق مثبت به کار برده می‌شود.
• رنگ سیاه: این سیم برای برق منفی یا اتصال به زمین به کار برده می‌شود.
• رنگ زرد: این رنگ هم برای انتقال داده و سیگنال به کار برده می‌شود.

توجه به کدهای رنگی دوربین مداربسته، باعث می‌شود همیشه تمام اتصالات به درستی کار کنند. در ضمن، خطر بوجود آمدن مدار کوتاه – اتصال مستقیم سیم‌های مثبت و منفی – و آسیب رسیدن به تجهیزات هم کاهش پیدا می‌کند.

انتخاب کابل‌های مناسب و دانستن روش استفاده از آن‌ها به راه‌اندازی شبکه CCTV کارآمد و پایدار کمک می‌کند. شناخت رنگ بندی کابل‌ها بخش اصلی نصب دوربین‌های مداربسته است. این آگاهی، کیفیت بالای ویدئو‌ها را تضمین کرده و عمر کلی سیستم را افزایش می‌دهد.

یاد گرفتن اصول کابل کشی در نتورک پلاس

در فرادرس، فیلم‌های آموزش خیلی خوبی برای یادگیری اصول مهم شبکه‌های رایانه‌ای تولید و منتشر شده‌اند. این فیلم‌ها با توجه به نتورک پلاس چهارچوب کلی شبکه را آموزش می‌دهند. علاوه بر سیم‌کشی نکات دیگری مانند ساختار و توپولوژی، نحوه شناخت عناصر شبکه و طبقه‌بندی این دستگاه‌ها هم در فیلم‌های فرادرس پوشش داده شده‌اند. آشنایی با روش‌های انتقال اطلاعات در شبکه یکی از نکات اولیه و مهم است. برای کسب تسلط بر روی ابزار‌های سخت‌افزاری شبکه بهتر است آموزش‌های مربوط به نتورک‌پلاس را مشاهده کنید.

داشتن مهارت «نتورک پلاس» (+Network) رزومه شما را تقویت می‌کند. بنابراین راحت‌تر می‌توانید فرصت‌های شغلی بهتری پیدا کنید. در فهرست پایین، بعضی از فیلم‌های مجموعه آموزشی نتورک پلاس را معرفی کرده‌ایم.

برای مشاهده فیلم‌های بیشتر بر روی تصویر زیر، کلیک کنید.

رنگ بندی کابل شبکه PoE</h2>

PoE، مخفف عبارت «Power over Ethernet» به معنای «انتقال برق از طریق اترنت» است. همین‌‌طور که از نام آن مشخص است، این فناوری کمک می‌کند تا برق و داده با هم و از طریق کابل LAN جابه‌جا شوند. استفاده از PoE فرایند نصب و راه‌اندازی دستگاه‌هایی مانند دوربین‌های IP، تلفن‌های VoIP و اکسس‌پوینت‌های بی‌سیم را راحت‌تر می‌کند.

در زمان استفاده از PoE، دانستن «نحوه اتصال پایه‌ها» (Pinout) و رنگ‌بندی کابل شبکه بسیار مهم است. این موضوع در هنگام سیم‌کشی و پیدا کردن خطاهای شبکه، کمک زیادی می‌کند. در این بخش، انواع روش‌های اتصال پایه‌ها را بر اساس کدهای استاندارد رنگ بندی کابل شبکه توضیح داده‌ایم.

کابل‌های شبکه و نکات لازم برای PoE

در زمان استفاده از تکنولوژی PoE باید به کابل‌های شبکه دقت کنیم. یعنی اینکه کدام نوع از کابل‌ها برای اینکار مناسب هستند. علاوه بر آن لازم است به نکات مهمی هم توجه کنیم که باید رعایت شوند. در فهرست پایین این موارد را بررسی کرده‌ایم.

• انواع کابل اترنت: به طور معمول برای راه‌اندازی سرویس PoE از کابل‌‌های Cat5e یاو Cat6 یا نسخه‌های بالاتر استفاده می‌کنیم.
• زوج‌سیم‌های به هم تابیده: کابل‌های اترنت از ۴ جفت زوج‌سیم به هم تابیده تشکیل شده‌اند. یعنی در کل ۸ سیم مختلف درون این کابل‌ها وجود دارد. تمام این سیم‌ها به ترتیب از عدد ۱ تا ۸ برچسب‌گذاری شده‌اند.
• کانکتور‌های RJ45: این «اتصال‌دهنده‌ها» (Connector) همان سوکت‌های کابل شبکه هستند. از آن‌ها در دو انتهای کابل شبکه استفاده می‌شود. کابل‌های اترنت با کمک این کانکتور‌ها می‌توانند به دستگاه‌های شبکه متصل شوند.

درک Pinout-های مهم در PoE

در شبکه‌های LAN داده‌ها بر روی زوج‌سیم‌های به هم تابیده حرکت می‌کنند. تکنولوژی PoE از امکانات ویژه این زوج‌سیم‌ها برای رساندن برق به مقصد استفاده می‌کند. با توجه استاندارد PoE استفاده شده، برق ممکن است روی همان سیم‌های داده یا سیم‌های دیگری ارسال شود.

دو دسته استاندارد مهم برای «Pinout»-ها یا نحوه اتصال پین‌های کابل شبکه وجود دارند.

• «IEEE 802.3af» برای PoE و «IEEE 802.3at» برای «+PoE»
• «IEEE 802.3bt» نوع ۳ برای 4PPoE و نوع ۴ برای «++PoE»

در ادامه هر دوی این دسته‌ها را بررسی کرده‌ایم.

IEEE 802.3af برای PoE و IEEE 802.3at برای +PoE

این استاندارد‌ها شامل دو حالت هستد. در حالت «Mode A» داده و برق به صورت همزمان منتقل می‌شوند. در حالت «Mode B» برق و داده به شکل جداگانه انتقال داده می‌شوند. در نتیجه انعطاف‌پذیری زیادی درباره روش انتقال برق وجود دارد.

• Mode A: در این حالت، برق بر روی زوج‌سیم‌های داده «۲ و ۱» و «۶ و۳» منتقل می‌شود.
• Mode B: در این حالت، برق بر روی زوج‌سیم‌های بدون داده «۴ و ۵» و «۷ و ۸» منتقل می‌شود.

IEEE 802.3bt نوع ۳ برای 4PPoE و نوع ۴ برای ++PoE

از این استاندارد‌های پیشرفته برای انتقال مقدار برق بیشتر با کمک ۴ جفت سیم استفاده می‌شود.

• حالت A و حالت B: این حالت‌ها همان Mode A و Mode B هستند. در آن‌ها از تمام ۴ زوج‌سیم‌ موجود در کابل استفاده می‌شود. با این روش در بیشترین حالت می‌توان ۶۰ وات برق ارسال کرد. این قابلیت مربوط به تکنولوژی ++PoE است.
• حالت «A&B»:‌ در این حالت‌ از تکنولوژی‌های «++PoE» یا «4PPoE» استفاده می‌کنیم. در این روش از تمام ۴ زوج‌سیم‌ به صورت همزمان استفاده می‌شود. با این تکنیک، می‌توان تا ۱۰۰ وات برق ارسال کرد. در ضمن، توزیع برق به صورت کاملا یکنواخت بین سیم‌های مختلف تقسیم می‌‌شود.

جمع‌بندی

در این مطلب از مجله فرادرس انواع رنگ بندی کابل شبکه را بررسی کرده‌ایم. توجه به این موضوع، تاثیر زیادی در ثبات و پایداری کلی ارتباطات شبکه دارد. با پیروی از استاندارد کدهای مربوط به رنگ بندی سیم‌ها، اتصالات شبکه به بهترین شکل ممکن ساخته می‌شوند. بنابراین امکان روبه‌رو شدن با مشکلات ناشی از خرابی لایه فیزیکی کمتر می‌شود.

به غیر از رنگ‌ بندی کابل شبکه درون کابل‌های اترنت، باید به رنگ روکش این کابل‌ها هم توجه کنیم. کابل‌های آبی معمولا برای اتصالات عادی به کار برده می‌‌شوند. کابل‌های قرمز دستگاه‌های امنیتی و مهم شبکه را به همدیگر متصل می‌کنند. از کابل‌های زرد و سبز‌ هم برای انجام وظایف خاص یا نوع دیگری از اتصالات استفاده می‌شود. شناخت این کدها باعث می‌شود که شبکه‌های سریع‌تر و پایدارتری ایجاد کنیم. مزیت دیگر این مسئله آن است که فرایند عیب‌یابی و گسترش شبکه هم با سرعت بیشتری انجام می‌‌شود.
